產品說明

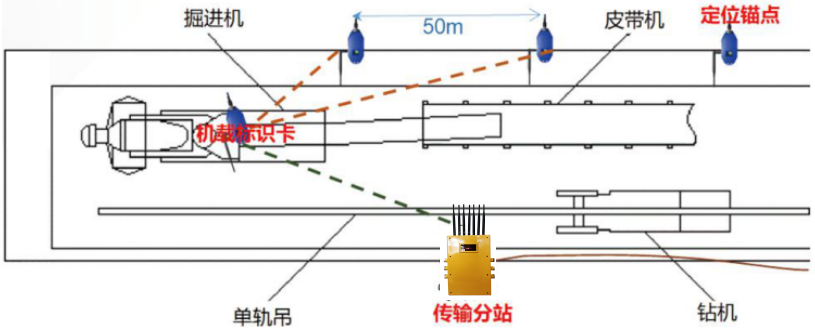

系統使用UWB精確定位技術實現進尺的自動測量，在掘進機上固定安裝一個機載標識卡，隨著向前掘進，每掘進50米新安裝一個精確定位錨點，精確定位錨點的坐標根據測量確定，是測距基點。機載標識卡按設定頻率（如每秒1次）測量距離錨點的距離，通過最近的兩個錨點的坐標和機載標識卡到兩個錨點的距離，就可以計算出掘進機的實時位置，進而通過位置變化計算出生產進尺。

系統組成

系統由機載標識卡、精確定位錨點、傳輸分站、礦井環網、物聯網調度采集服務器、數據庫及應用（云）服務器和Web客戶端七部分組成。

① 機載標識卡測量出的實時坐標數據，通過Lora無線傳輸協議，發送到安裝在掘進巷道里的傳輸分站。

② 傳輸分站通過接入到的礦井環網將坐標數據傳送到物聯網調度采集服務器。

③ 物聯網調度采集服務器進行數據處理，分發數據到數據庫，并將坐標數據發送給進尺數據分析服務。

④ 數據庫及應用服務器完成歷史數據存儲和數據分析服務，為Web客戶端提供服務，調度室監控客戶端可以動態展示掘進機進退軌跡，統計班進尺。
