設計背景

礦井頂板和圍巖的檢測是礦山災害預測的重要項目，礦井冒頂圍巖坍塌是各類礦井的特大災害之一，嚴重威脅著礦山的生產安全，發生時會造成巨大的經濟損失和人員傷亡。近年來，由于掘進面的不斷延伸和開采范圍的擴大，礦井生產向縱發展，冒頂、塌方的威脅也日益嚴重，防治任務也越來越艱巨，礦井頂板災害嚴重威脅著礦山礦工的生命安全。

頂板問題凸顯為三個方面：一是頂板的脫落情況；二是錨桿支護穩定性的評估及潛在危險性預測；三是超前支撐壓力影響范圍、壓力的前移速度等。

我司自主研發的頂板監測系統利用物聯網的技術手段，實現數據智能采集、傳輸、自動分析，有效的解決頂板離層監控工作中存在的問題。

產品說明

① GUW300礦用圍巖移動傳感器（簡稱離層儀）采集離層數據和提供現場超限聲光報警。由本安電源（可充電電池）供電，無需敷設其他供電線路。

② GMY400礦用錨索（桿）應力傳感器（簡稱應力計）采集錨索（桿）應力數據和提供現場超限聲光報警。由本安電源（可充電電池）供電，無需敷設其他供電線路。

③ 礦用本安型手持終端通過RFID射頻（或藍牙）采集離層儀數據，也無需敷設信號線路。

④ 礦用本安型手持終端在礦井上下任何能連接Wifi的地方均可把數據上傳至云服務器。

⑤ 云服務器數據由服務商統一管理，礦山企業無需專人進行數據備份、安全防護等工作。

⑥ 只要能上網，就能通過Web客戶端對頂板數據進行管理、分析、預警查看。

產品特點

1、數碼顯示，方便現場查看數據；息屏狀態下用礦燈照射能夠喚醒離層儀數碼顯示。

2、軟件自動分析巡檢數據。

3、本安電源箱就地供電，方便安裝拆卸，不用另外布線。

4、離層儀機械部分和電子部分分離，電子部分可重復使用，無傳輸系統投入，總體投入較低。

5、現場有聲光報警功能，可起到警示作用。

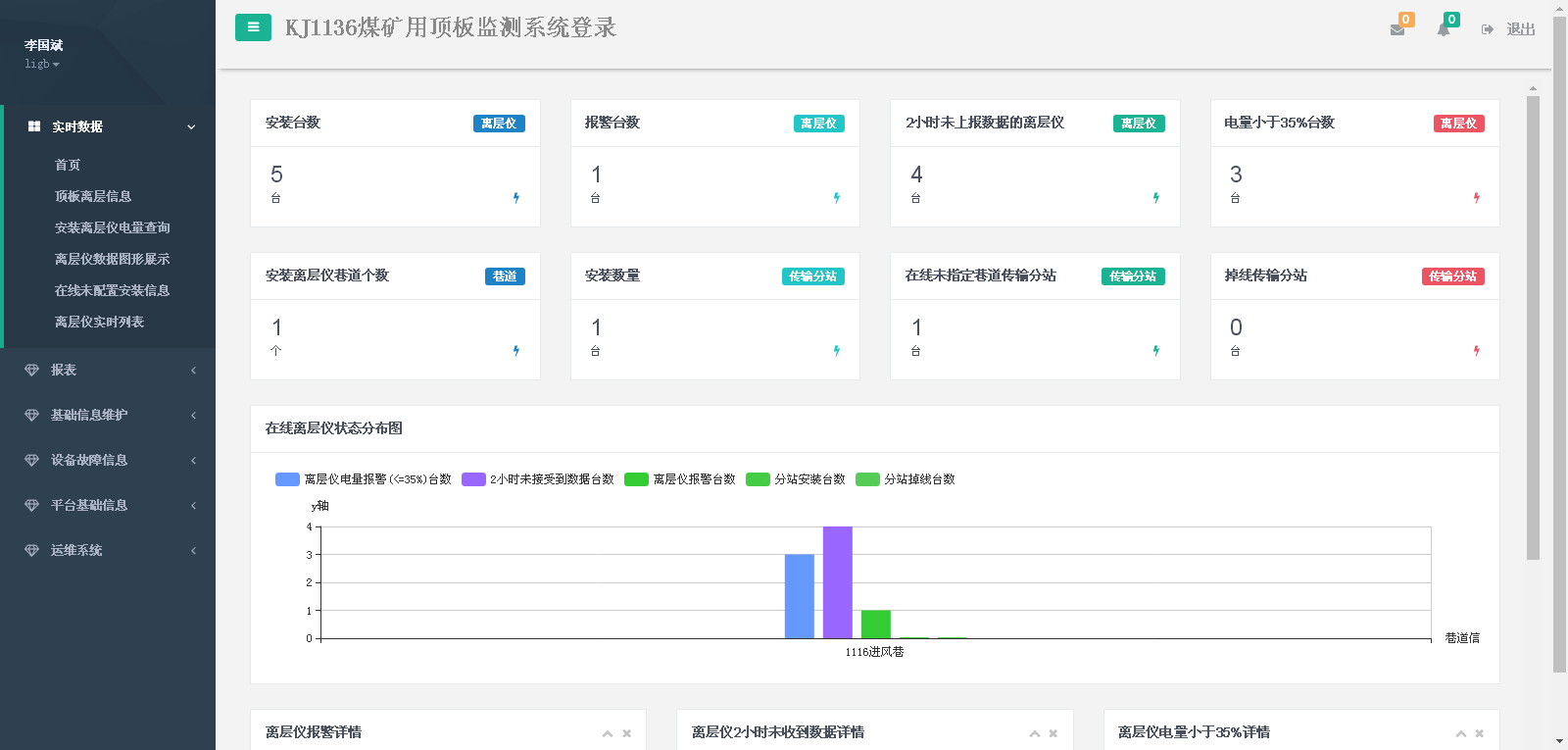

離層儀分析系統

應用案例

2020年5月29日，江西煤業有限責任公司尚莊煤礦712煤柱面回風巷頂板（無線巡檢）監測系統安裝調試完成，經礦方驗收通過，獲得礦方領導的一直好評，PDA無線巡檢讀取數據快速、準確、方便。任意一臺聯網電腦都可打開查看頂板狀況及歷史數據曲線，大大提升了工作效率。

2020年6月12日開始，河南神火興隆煤業泉店煤礦22020下順槽安裝頂板（無線巡檢）監測系統，后續又追加了一條巷道14040上順槽。礦方反應使用狀況良好！

2020年8月13日山東棗莊王晁煤礦16101掘進巷道頂板（在線）監測系統已安裝調試完成，經礦方驗收通過。王晁煤礦還有六條掘進巷道的頂板（在線）監測系統安裝計劃，將在后續陸續展開。

2020年9月15日，河南平頂山平煤八礦15150外機掘進巷安裝頂板（無線巡檢）監測系統，數據順利上傳至井上。

2020年9月18日，陜西神木神東集團分公司哈拉溝煤礦22523回順安裝頂板（無線巡檢）監測系統，數據順利上傳至井上。
