產品說明

3BZQ系列煤層氣動注水泵(以下簡稱注水泵)是我公司新一代注水設備，已獲得國家，該泵為氣動新型產品、是一種效率高、體積小、重量輕，移動靈活方便的煤層注水專用設備。煤層通過該泵注水，能預先排出瓦斯，避免爆破施工中瓦斯集中釋放而超限， 保障安全生產；可使煤體潤濕，避免粉塵飛揚，改善勞動作業環境條件；能使煤體松弛，提高落煤施工效率。

注水泵的執行標準為: MT/T188.2-2000《煤礦用乳化液泵站 乳化液泵》、Q/CQ 01-2016《3BZQ系列煤層氣動注水泵》。

技術參數

工作原理

馬達外接氣源（礦用壓風）使馬達運轉帶動泵使泵產生高壓自動吸水，水經進水接頭和過濾器進入，經調壓閥調壓排水，調壓時有壓力表顯示水壓,該設備可外接以下設備：

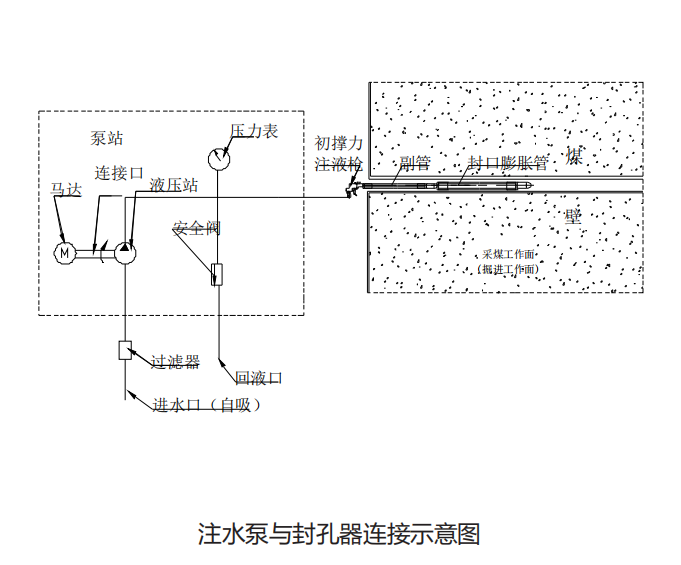

1、封孔器，水壓達到一定值時，封孔器出水口關閉，壓力水使封孔器膨脹并與煤體壓緊而封住注水孔，水壓足夠大后，水將封孔器出水口（實為單向閥）打開，向煤體內注水，隨著注水?dāng)U散范圍的加大，壓力將慢慢升高，直至整個掘進工作斷面掛汗，當達到預期效果，外推注液槍卸壓把手，取出封孔器，并收放好，即此次注水工作結束，一般情況時間約為3-15分鐘左右。

2、單體液壓支柱，泵與單體液壓支柱連接能夠在安全閥開啟壓力時及額定轉速下安全運轉，打開單體液壓支柱（在有外力作用時注液槍壓力顯示要在15MPa以上）。

3、噴霧裝置，將高壓噴霧裝置固定在掘進機、采煤機截割頭附近，用高壓膠管把注水泵與噴霧裝置連接，使用前應確保高壓供水管路連接可靠，供水管路正常。

4、高壓清洗，接上高壓噴槍即可對巷道頂部、側面及附著在巷頂、巷壁上的設備進行沖洗。
