礦井頂板和圍巖的檢測是礦山災害預測的重要項目，礦井冒頂圍巖坍塌是各類礦井的 特大災害之一，嚴重威脅著礦山的生產安全，發生時會造成巨大的經濟損失和人員傷亡。近年來，由于掘進面的不斷延伸和開采范圍的擴大，礦井生產向縱深發展，冒頂、塌方的 威脅也日益嚴重，防治任務也越來越艱巨，礦井頂板災害嚴重威脅著礦山礦工的生命安全。

頂板問題在以下三個方面尤為凸顯：一是頂板的脫落情況；二是錨桿支護穩定性的評估及潛在危險型預測；三個超前支撐壓力影響范圍、壓力的前移速度等。

棗莊王晁煤礦有限責任公司（以下簡稱棗莊王晁煤礦）的前身是棗莊市王晁煤礦，始建于1987年，2000年正式注冊成立棗莊王晁煤礦有限責任公司，煤炭?jī)?chǔ)量8000萬噸，核定年生產能力90萬噸。為有效解決煤礦頂板離層監控工作中存在的問題，棗莊王晁煤礦有限責任公司安裝了我司自主研發的KJ1136煤礦用頂板監測系統。該項目目前主要進行16101掘進巷道煤礦用頂板監測系統的安裝調試工作，該巷道目前已經掘進到1900多米，分為三個階段，現已經安裝25套GUW300礦用圍巖移動傳感器，順利完成了第二階段的工作。

KJ1136煤礦用頂板監測系統由GUW300礦用圍巖移動傳感器、KJ1136-F礦用本安型傳輸分站、礦用本安型網絡交換機、物聯網調度采集服務器、數據庫及應用（云）服務器和Web客戶端六部分組成：

①礦用GUW300圍巖移動傳感器（簡稱離層儀）采集離層數據和提供現場超限聲光報警。由本安電源（可充電電池）供電，無需敷設其他供電線路。

②KJ1136-F礦用本安型傳輸分站通過Lora無線通訊協議與離層儀間進行數據傳輸，傳輸距離根據巷道環境情況在200米至400米之間。

③傳輸分站可通過光纖或雙絞線接入礦用本安型網絡交換機，將覆蓋區域內的離層儀數據傳送至物聯網調度采集服務器。

④物聯網調度采集服務器進行數據處理，分發數據到數據庫，同時將需要報警數據（頂板離層報警、電池電量報警）推送到打開的監控客戶端。

王晁煤礦正門

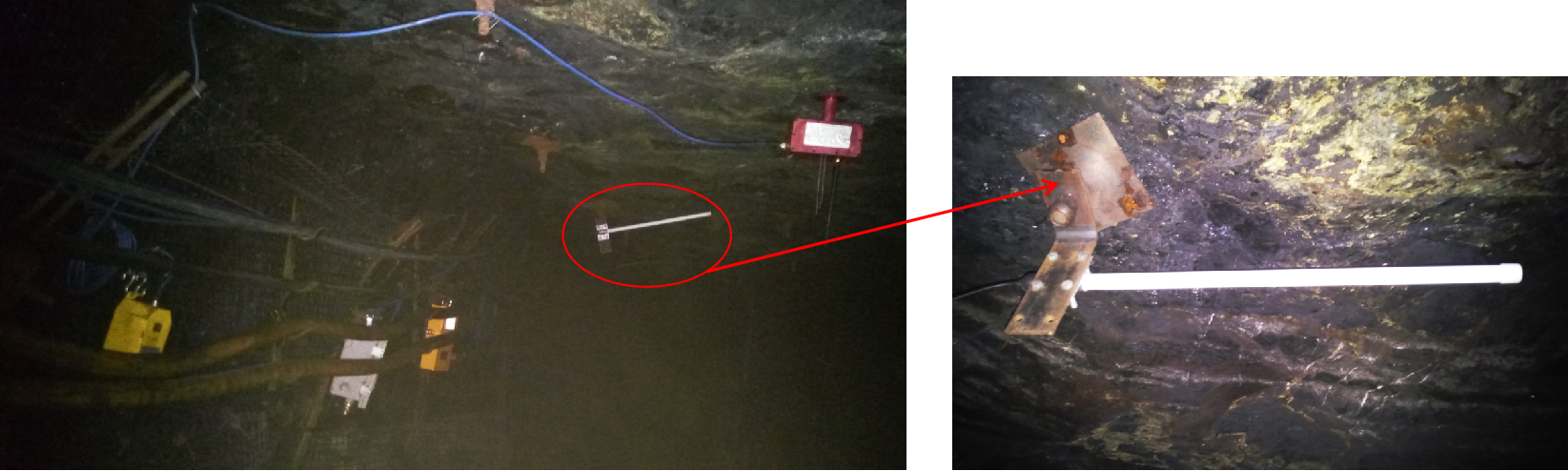

GUW300礦用圍巖移動傳感器

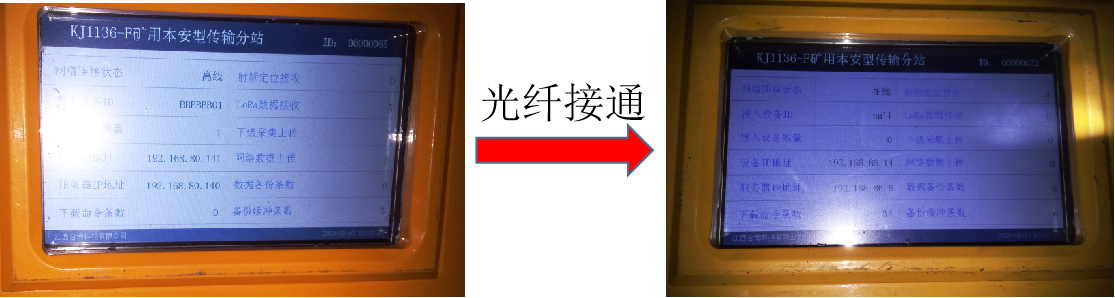

KJ1136-F礦用本安型傳輸分站

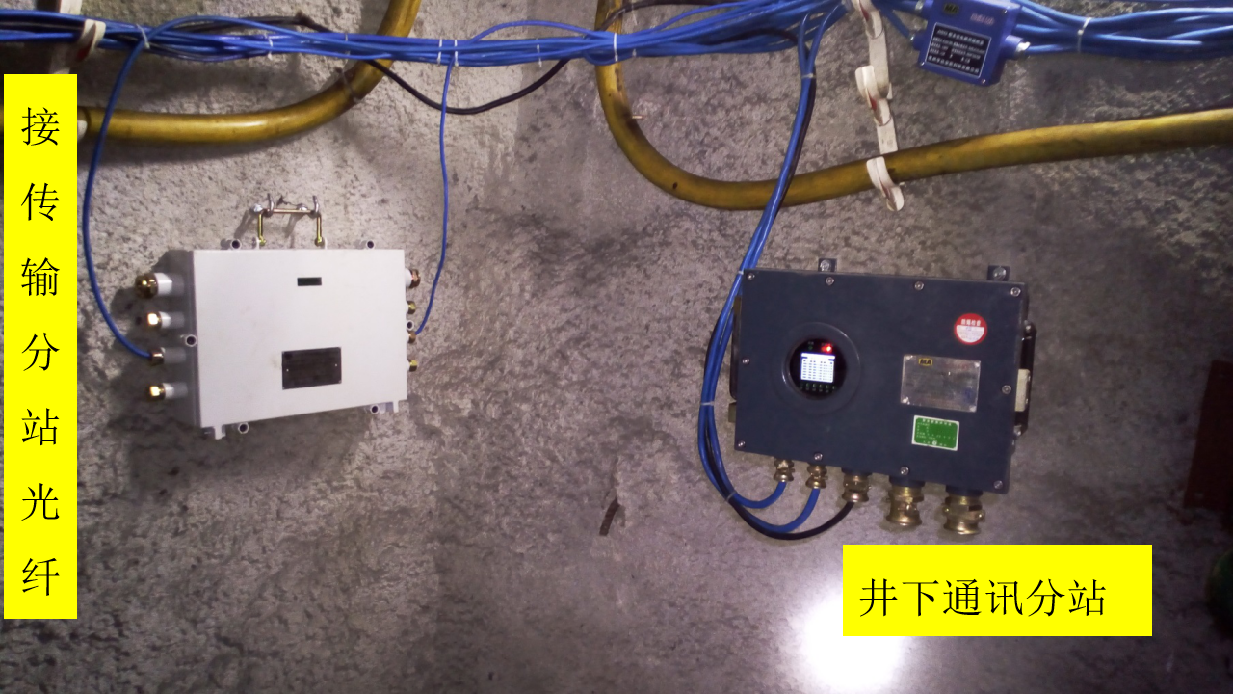

光纖接通效果圖

礦用本安型網絡交換機

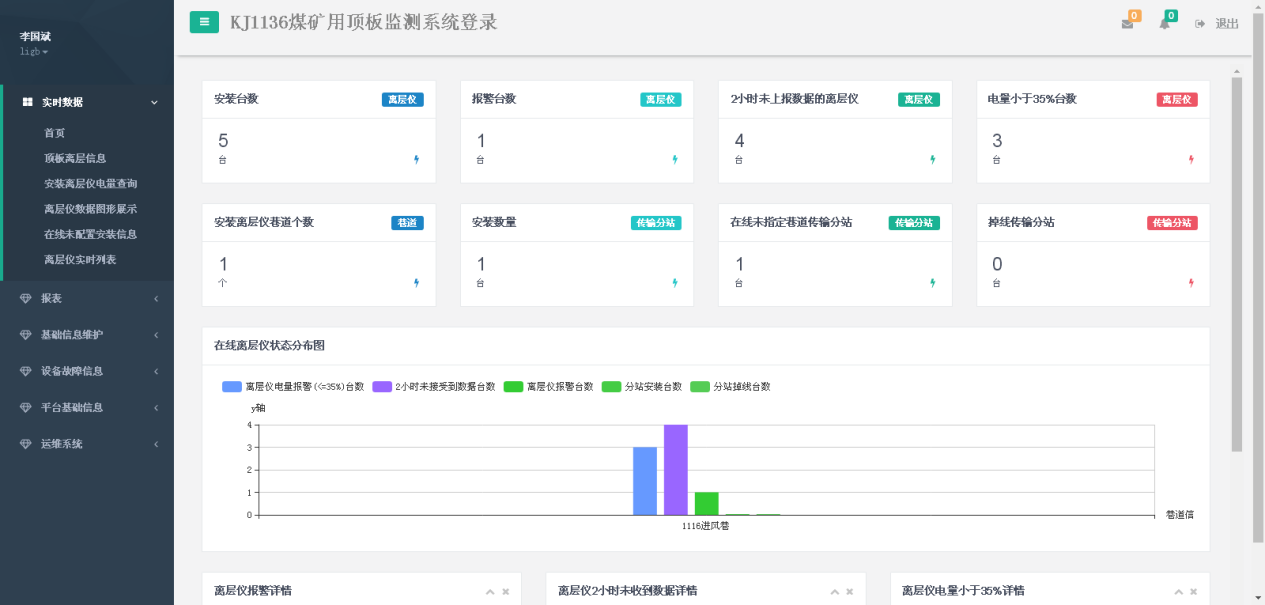

軟件運行界面
